甲壳框架结构系统介绍

概述

甲壳框架结构系统是欧本研发的针对多层框架建筑的全新建造模式，采用工厂预制钢结构、现场浇筑混凝土，节点安装便捷，施工免模板免支撑，是一新型的装配式框架结构；可大幅缩减工期、节省现场用工量、降低成本。可广泛应用于工业及民用建筑，尤其适合大跨重载的仓储物流建筑。

产品介绍

甲壳框架结构系统利用波纹钢板面外抗弯刚度大、面内弯剪不易屈曲等特点，创造性地将波纹板、钢管、预应力钢绞线与钢筋混凝土有效组合，形成受力合理、协同工作的新型预制构件（甲壳柱、甲壳梁），并通过设置新型的梁柱节点构造，既实现梁柱全贯通，又方便安装施工。使得框架具有强柱弱梁、强剪弱弯、强节点弱构件的理想力学性能，地震作用下有良好的耗能能力。钢甲壳既是模板支撑，又替代受力钢筋，施工全过程免模板免支撑，减少大量的人工和辅材，缩短建设工期。甲壳柱、甲壳梁、钢次梁、楼承板，形成完整的装配框架体系。

主要组成

甲壳柱

甲壳柱由四角方管和波纹侧板焊接组成，内部浇筑混凝土。施工免模板、免支撑、防火好、延性好。相比同等配筋混凝土柱，抗压能力提高40%，抗剪承载力提高150%，抗弯承载力提高22%。

l 四角钢管混凝土提供有效的压弯承载力和刚度，且能改善构件的抗震性能

l 周边的横肋波纹钢板轴压刚度低，基本不承担纵向荷载，为核心混凝土提供侧向约束

l 横肋波纹钢板为构件提供较高的抗剪承载力，免去核心混凝土浇筑的模板

l 钢甲壳具有良好的局部稳定性和侧向承载力，运输和安装方便

甲壳梁

甲壳梁外壳由波纹腹板构成，自重轻，内部预置钢绞线套管，采用后张法预应力施工工艺，现场吊装完成后浇筑混凝土，免高支模，刚度好、承载力大，施工快速、安全。

优端梁

优端梁的两端采用甲壳梁构造，内部浇筑混凝土，跨中采用钢梁，便于与楼板结合，自重轻，省造价。

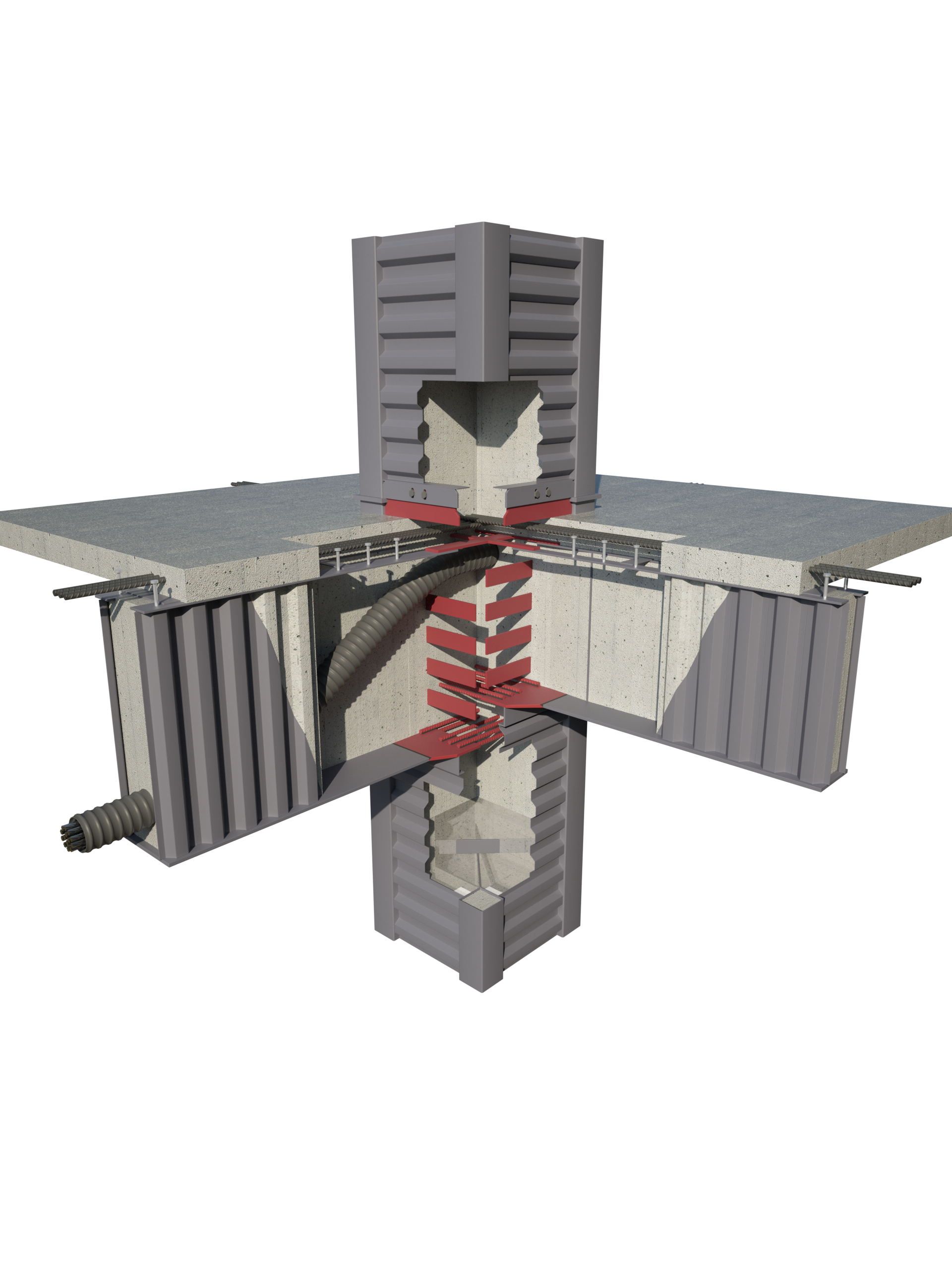

优节点

优节点是甲壳柱和甲壳梁的连接节点，具有自主技术专利，节点抗剪性能好、强度高；节点在柱外焊接，避开梁柱根部的弯矩最大位置；免螺栓，安装便捷
